Garnitures à haute pression d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | ASTM A182 F316 ASME B16.11 Haute pression l Union de sortie de prise croisée de coude de rue fileté |
| Document | Brochure du produit PDF |

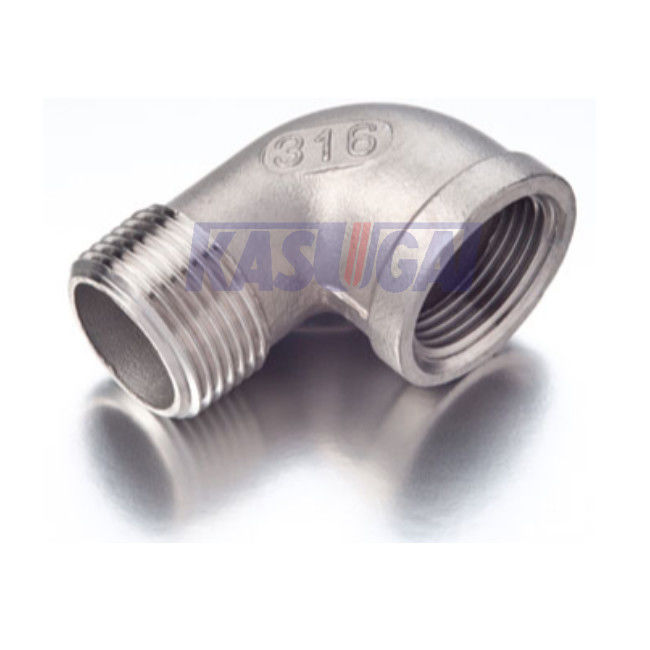

Coude fileté forgé à haute pression de rue d'acier inoxydable d'ASTM A182 F316 ASME B16.11
ASTM A182 F316 ASME B16.11 l à haute pression a forgé l'union croisée filetée de débouché de prise de coude de rue
L'information produit
| Nom de produit | ASTM A182 F316 ASME B16.11 l à haute pression a forgé l'union croisée filetée de débouché de prise de coude de rue |
| Types de fil | ASME B1.20.1 (TNP) |
| Dimensions | ASME B16.11 |
| Classe de grandeur | 1/8" à 2" |
| Classe de pression | Classe 3000 6000 |
| Normes | ASTM A182 F316/L |
Normes et matériaux : ASTM A182 F316/F316L
Les brides 316/316L d'acier inoxydable ont augmenté la résistance à la corrosion piquetée dans des environnements de chlorure dus à l'addition du molybdène. La lettre « L » dénote le contenu à faible teneur en carbone. Selon ASME B16.5 et ASME B16.47, les brides 316L de solides solubles 316/peuvent être faites à partir des pièces forgéees de la catégorie F316 ou F316L d'ASTM A182, les bâtis des catégories CF8M ou CF3M d'ASTM A351, et les plats des catégories 316 ou 316L d'ASTM A240.
Les brides 316L de solides solubles 316/peuvent être fournies dans les types divers tels que le cou de soudure, glissement dessus, aveugle, prise soudant, assemblent à clin, fileté, et la réduction, etc. bride d'ASME B16.5 peuvent être fournis dans le ″ des tailles 1/2 à 24 ″ dans la classe 150, 300, 400, 600, 900, 1500, 2500. Des brides des séries A d'ASME B16.47 peuvent être fournies dans le ″ des tailles 26 par le ″ 60 dans la classe 150, 300, 400, 600, 900 ; tandis que des brides des séries B d'ASME B16.47 peuvent être fournies dans le ″ des tailles 26 par 60 dans la classe 75, 150, 300, 400, 600, 900
Composition chimique d'ASTM A182 F316/F316L (%)
| Catégorie | C, maximum | Manganèse, maximum | P, maximum | S, maximum | SI, maximum | Ni | Cr | MOIS | N, maximum |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Propriétés mécaniques d'ASTM A182 F316/F316L
| Catégorie |
Résistance à la traction, minute (MPA) |
La limite conventionnelle d'élasticité, minute (MPA) |
Élongation dans 2inches, minute (%) |
Striction, minute (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Les dimensions d'ASME B16.11 ont fileté le coude de rue (les millimètres)
Coude de rue d'ASME B16.11 avec une extrémité MNPT et toute autre extrémité FNPT
| NPS | J | H | G1 | G2 | B | L2 | L | ||||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3,18 | 5,08 | 2,74 | 4,22 | 6,4 | 6,7 | 10 |
| 1/4" | 22 | 25 | 32 | 38 | 25 | 32 | 3,30 | 5,66 | 3,22 | 5,28 | 8,1 | 10,2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3,51 | 6,98 | 3,50 | 5,59 | 9,1 | 10,4 | 13 |
| 1/2 » | 28 | 35 | 41 | 48 | 38 | 44 | 4,09 | 8,15 | 4,16 | 6,53 | 10,9 | 13,6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4,32 | 8,53 | 4,88 | 6,86 | 12,7 | 13,9 | 16 |
| 1" | 44 | 51 | 57 | 66 | 51 | 62 | 4,98 | 9,93 | 5,56 | 7,95 | 14,7 | 17,3 | 19 |
| 1-1/4 » | 51 | 54 | 66 | 71 | 62 | 70 | 5,28 | 10,59 | 5,56 | 8,48 | 17,0 | 18,0 | 21 |
| 1-1/2 » | 54 | 64 | 71 | 84 | 70 | 84 | 5,56 | 11,07 | 6,25 | 8,89 | 17,8 | 18,4 | 21 |
| 2" | 64 | 83 | 84 | 105 | 84 | 102 | 7,14 | 12,09 | 7,64 | 9,70 | 19,0 | 19,2 | 22 |
Note générale : toutes les dimensions sont dans le millimètre
Notes : : extrémité centre-à-femelle de coude de rue ; B : longueur minimum de fil parfait ; Épaisseurde paroi minimum de G1 ; Le mur minimum de G2 s'épaissit ; H : en dehors du diamètre de la bande ; J : centre-à-fin de coude de rue ; L : longueur minimum de fil de CMA ; L2 longueur utile du fil externe ;
