Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | La fonte d'acier inoxydable de ″ d'AISI 304 MSS SP-114 CL150 2 a fileté l'accouplement Non-réuni |
| Document | Brochure du produit PDF |

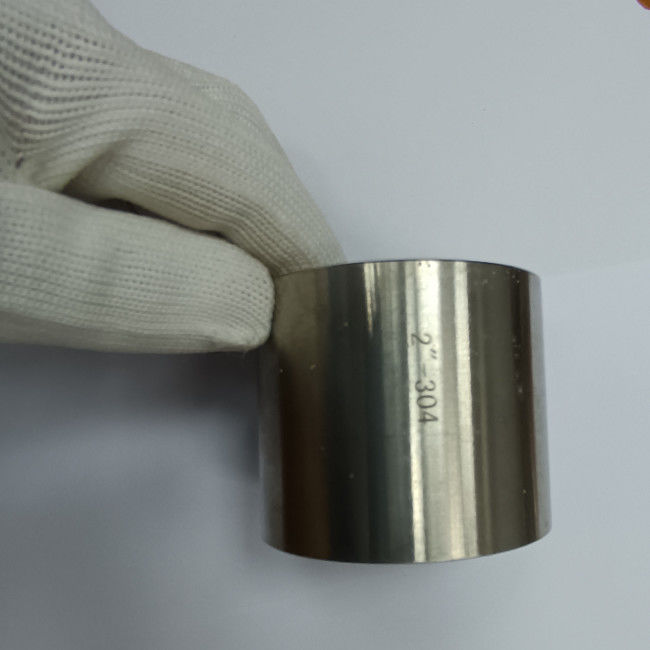

La fonte d'acier inoxydable de ″ d'AISI 304 MSS SP-114 CL150 2 a fileté l'accouplement Non-réuni
L'information produit
| Nom de produit | La fonte d'acier inoxydable de ″ d'AISI 304 MSS SP-114 CL150 2 a fileté l'accouplement Non-réuni |
| Types de fil | ASME B1.20.1 (TNP) |
| Dimensions | MSS SP-114 |
| Classe de grandeur | 1 ¼ |
| Classe de pression | Classe 150 TNP |
| Matériaux | AISI 304/L |
Norme et matériaux : AISI 304/L
Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.
Composition chimique d'AISI 304/L (%)
| Catégorie | C, maximum | Cr | Manganèse, maximum | Ni | P, maximum | S, maximum | SI, maximum |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriétés mécaniques d'AISI 304/L
| Propriétés mécaniques | 304 | 304L |
| Dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| Dureté, Vickers | 129 | 159 |
| Résistance à la traction, finale | MPA 505 | MPA 564 |
| Résistance à la traction, rendement | MPA 215 | MPA 210 |
| Élongation à la coupure | 70% | 58% |
| Module d'élasticité | 193~200 GPa | 193~200 GPa |
| Impact de Charpy | 325 J | 216J |
Les dimensions de la fonte de la classe 150 ont fileté l'accouplement (droit et réduisant des tailles) (en pouces)
| NPS | Longueur de fil (b) (mn) | Largeur de la bande (mn) | Épaisseur en métal (a) | En dehors du diamètre de la bande (c) (mn) | Longueur des accouplements droits (mn) | Longueur des accouplements réducteurs concentriques (mn) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
NOTE GÉNÉRALE : La réduction des accouplements peut être non plus cloche ou directement. Le diamètre extérieur (h) des accouplements réducteurs droits correspondra à la plus grande connexion d'extrémité de taille du montage réducteur.
NOTES :
(a) des modèles seront conçus pour produire des bâtis d'épaisseur en métal donnés dans le Tableau. L'épaisseur en métal à aucun moment sera moins de 90% de valeurs données dans le Tableau.
(b) la longueur du fil peut se prolonger au delà de la largeur de la bande. Cependant, l'épaisseur minimum (G) en métal doit être maintenue à l'extrémité du fil.
(c) des accouplements, de demi accouplements et accouplements de réduction peuvent être réunis ou non-réunis.
(d) des nervures sont autorisées selon la section 9. Les lignes cassées « externes » applicables dans les dessins ci-dessus indiquent où on permet des nervures.
