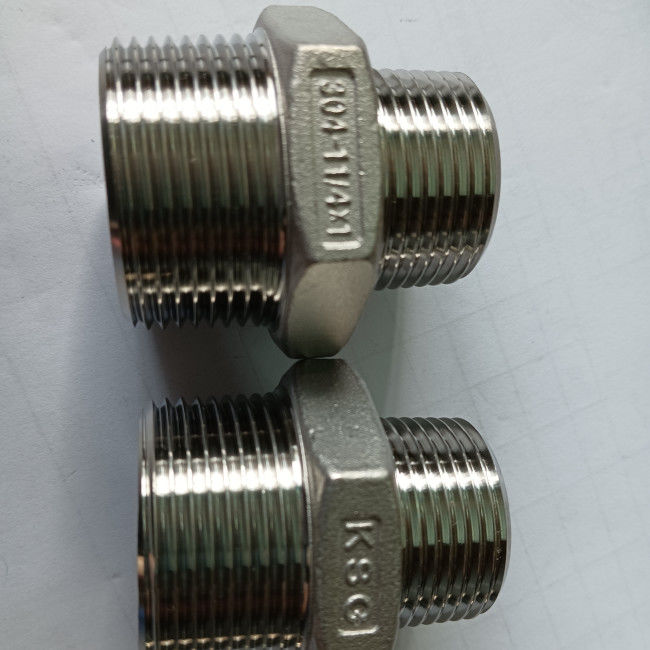

Mamelon réducteur hexagonal fileté en acier inoxydable AISI 304 MSS SP-114 CL1000
  • Mamelon réducteur hexagonal fileté en acier inoxydable AISI 304 MSS SP-114 CL1000
Mamelon réducteur hexagonal fileté en acier inoxydable AISI 304 MSS SP-114 CL1000

Mamelon réducteur hexagonal fileté en acier inoxydable AISI 304 MSS SP-114 CL1000

Lieu d'origine La Chine
Nom de marque KASUGAI
Certification ISO-9001; PED; AD 2000
Numéro de modèle Mamelon réducteur hexagonal fileté en acier inoxydable AISI 304 MSS SP-114 CL1000
Document Brochure du produit PDF
Détails de produit
Nom de produit:
AISI 304 MSS SP-114 CL1000 Mamelon réducteur hexagonal fileté en acier inoxydable 1¼" x 1"
Classe de grandeur:
1/4" à 4"
Type de fil:
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259
Classe de pression:
Classe TNP 1000
Normes:
AISI 304/L
Dimensions:
MSS SP-114-2018
Mettre en évidence:

Tête réductrice hexagonale à filetage en fonte

,

CL1000 Hexagone réducteur de mamelons

Conditions de paiement et d'expédition
Quantité de commande min
Pour être négocié
Prix
PER BASE MATERIAL PRICE
Détails d'emballage
Emballage navigable
Délai de livraison
60 JOURS POUR UN CONTENEUR
Conditions de paiement
L / C, T/T
Capacité d'approvisionnement
100 TONNES/MOIS
Description de produit

La fonte d'acier inoxydable d'AISI 304 MSS SP-114 CL1000 a fileté l'hexagone réduisant le mamelon



L'information produit

Nom de produit La fonte d'acier inoxydable d'AISI 304 MSS SP-114 CL1000 a fileté l'hexagone réduisant le mamelon
Types de fil ASME B1.20.1 (TNP)
Dimensions MSS SP-114-2018
Classe de grandeur 1 ¼ » x 1"
Classe de pression Classe TNP 1000
Matériaux AISI 304/L



Norme et matériaux : AISI 304L

Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.



Composition chimique d'AISI 304/L (%)

Catégorie C, maximum Cr Manganèse, maximum Ni P, maximum S, maximum SI, maximum
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Propriétés mécaniques d'AISI 304/L

Propriétés mécaniques 304 304L
Dureté, Knoop 138 158
Dureté, Rockwell B 70 82
Dureté, Vickers 129 159
Résistance à la traction, finale MPA 505 MPA 564
Résistance à la traction, rendement MPA 215 MPA 210
Élongation à la coupure 70% 58%
Module d'élasticité 193~200 GPa 193~200 GPa
Impact de Charpy 325 J 216J



MSS SP-114 dimensionne des mamelons réducteurs hexagonaux travaillés de la classe 1000 (les millimètres)



Mamelon réducteur hexagonal fileté en acier inoxydable AISI 304 MSS SP-114 CL1000 0



NPS Longueur de fil (mn) Longueur de fil (mn) Longueur de sortilège. (mn) Longueur de sortilège. (mn) Largeur plate nominale Largeur nominale à travers les appartements (b) Diamètre de trou (maximum) Diamètre de trou (maximum) Épaisseur en métal (mn) Épaisseur en métal (mn)
  A1 A2 L1 L2 B C D1 D2 G1 G2
⅛ de × de ¼ 0,46 0,31 0,53 0,37 0,25 5/8 0,30 0,21 0,27 0,22
⅛ de × de ⅜ 0,47 0,31 0,54 0,37 0,31 11/16(a) 0,42 0,21 0,28 0,22
¼ de × de ⅜ 0,47 0,46 0,54 0,53 0,31 11/16(a) 0,42 0,30 0,28 0,27
⅛ de × de ½ 0,61 0,31 0,69 0,37 0,31 7/8 0,52 0,21 0,33 0,22
¼ de × de ½ 0,61 0,46 0,69 0,53 0,31 7/8 0,52 0,30 0,33 0,27
⅜ de × de ½ 0,61 0,47 0,69 0,54 0,31 7/8 0,52 0,42 0,33 0,28
⅛ de × de ¾ 0,62 0,31 0,70 0,37 0,38 1 1/16(a) 0,74 0,21 0,34 0,22
¼ de × de ¾ 0,62 0,46 0,70 0,53 0,38 1 1/16(a) 0,74 0,30 0,34 0,27
⅜ de × de ¾ 0,62 0,47 0,70 0,54 0,38 1 1/16(a) 0,74 0,42 0,34 0,28
½ de × de ¾ 0,62 0,61 0,70 0,69 0,38 1 1/16(a) 0,74 0,54 0,34 0,33
1 ⅛ de × 0,77 0,31 0,86 0,37 0,38 1 ⅜ 0,96 0,21 0,39 0,22
1 ¼ de × 0,77 0,46 0,86 0,53 0,38 1 ⅜ 0,96 0,30 0,39 0,27
1 ⅜ de × 0,77 0,47 0,86 0,54 0,38 1 ⅜ 0,96 0,42 0,39 0,28
1 ½ de × 0,77 0,61 0,86 0,69 0,38 1 ⅜ 0,96 0,54 0,39 0,33
1 ¾ de × 0,77 0,62 0,86 0,70 0,38 1 ⅜ 0,96 0,74 0,39 0,34
1 ¼ de × de ¼ 0,80 0,46 0,89 0,53 0,56 1 ¾ 1,28 0,30 0,42 0,27
1 ⅜ de × de ¼ 0,80 0,47 0,89 0,54 0,56 1 ¾ 1,28 0,42 0,42 0,28
1 ½ de × de ¼ 0,80 0,61 0,89 0,69 0,56 1 ¾ 1,28 0,54 0,42 0,33
1 ¾ de × de ¼ 0,80 0,62 0,89 0,70 0,56 1 ¾ 1,28 0,74 0,42 0,34
1 ¼ ×1 0,80 0,77 0,89 0,86 0,56 1 ¾ 1,28 0,96 0,42 0,39
1 ¼ de × de ½ 0,81 0,46 0,90 0,53 0,62 2 1,50 0,30 0,44 0,27
1 ⅜ de × de ½ 0,81 0,47 0,90 0,54 0,62 2 1,50 0,42 0,44 0,28
1 ½ de × de ½ 0,81 0,61 0,90 0,69 0,62 2 1,50 0,54 0,44 0,33
1 ¾ de × de ½ 0,81 0,62 0,90 0,70 0,62 2 1,50 0,74 0,44 0,34
1 ½ ×1 0,81 0,77 0,90 0,86 0,62 2 1,50 0,96 0,44 0,39
1 ¼ du ½ ×1 0,81 0,80 0,90 0,89 0,62 2 1,50 1,28 0,44 0,42
¼ de 2 × 0,84 0,46 0,93 0,53 0,69 ½ 2 1,94 0,30 0,47 0,27
⅜ de 2 × 0,84 0,47 0,93 0,54 0,69 ½ 2 1,94 0,42 0,47 0,28
½ de 2 × 0,84 0,61 0,93 0,69 0,69 ½ 2 1,94 0,54 0,47 0,33
¾ de 2 × 0,84 0,62 0,93 0,70 0,69 ½ 2 1,94 0,74 0,47 0,34
2 ×1 0,84 0,77 0,93 0,86 0,69 ½ 2 1,94 0,96 0,47 0,39
¼ 2 ×1 0,84 0,80 0,93 0,89 0,69 ½ 2 1,94 1,28 0,53 0,42
½ 2 ×1 0,84 0,81 0,93 0,90 0,69 ½ 2 1,94 1,50 0,53 0,44
½ de × de 2 ½ 1,27 0,61 1,35 0,69 0,75 3 2,40 0,54 0,53 0,33
¾ de × de 2 ½ 1,27 0,62 1,35 0,70 0,75 3 2,40 0,74 0,53 0,34
2 ½ ×1 1,27 0,77 1,35 0,86 0,75 3 2,40 0,96 0,53 0,39
2 ¼ du ½ ×1 1,27 0,80 1,35 0,89 0,75 3 2,40 1,28 0,53 0,42
2 ½ du ½ ×1 1,27 0,81 1,35 0,90 0,75 3 2,40 1,50 0,53 0,44
2 ½ ×2 1,27 0,84 1,35 0,93 0,75 3 2,40 1,94 0,53 0,47
½ de 3 × 1,33 0,61 1,42 0,69 0,81 ½ 3 2,95 0,54 0,60 0,33
¾ de 3 × 1,33 0,62 1,42 0,70 0,81 ½ 3 2,95 0,74 0,60 0,34
3 ×1 1,33 0,77 1,42 0,86 0,81 ½ 3 2,95 0,96 0,60 0,39
¼ 3 ×1 1,33 0,80 1,42 0,89 0,81 ½ 3 2,95 1,28 0,60 0,42
½ 3 ×1 1,33 0,81 1,42 0,90 0,81 ½ 3 2,95 1,50 0,60 0,44
3 ×2 1,33 0,84 1,42 0,93 0,81 ½ 3 2,95 1,94 0,60 0,47
½ 3 ×2 1,33 1,27 1,42 1,35 0,81 ½ 3 2,95 2,40 0,60 0,53
4 ×1 1,43 0,77 1,52 0,86 1,00 ⅝ 4 3,82 0,96 0,73 0,39
¼ 4 ×1 1,43 0,80 1,52 0,89 1,00 ⅝ 4 3,82 1,28 0,73 0,42
½ 4 ×1 1,43 0,81 1,52 0,90 1,00 ⅝ 4 3,82 1,50 0,73 0,44
4 ×2 1,43 0,84 1,52 0,93 1,00 ⅝ 4 3,82 1,94 0,73 0,47
½ 4 ×2 1,43 1,27 1,52 1,35 1,00 ⅝ 4 3,82 2,40 0,73 0,53
4 ×3 1,43 1,33 1,52 1,42 1,00 ⅝ 4 3,82 2,95 0,73 0,60
