Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | Union filetée par fonte de ½ d'AISI 304 SP-114 CL1000 1 » |
| Document | Brochure du produit PDF |

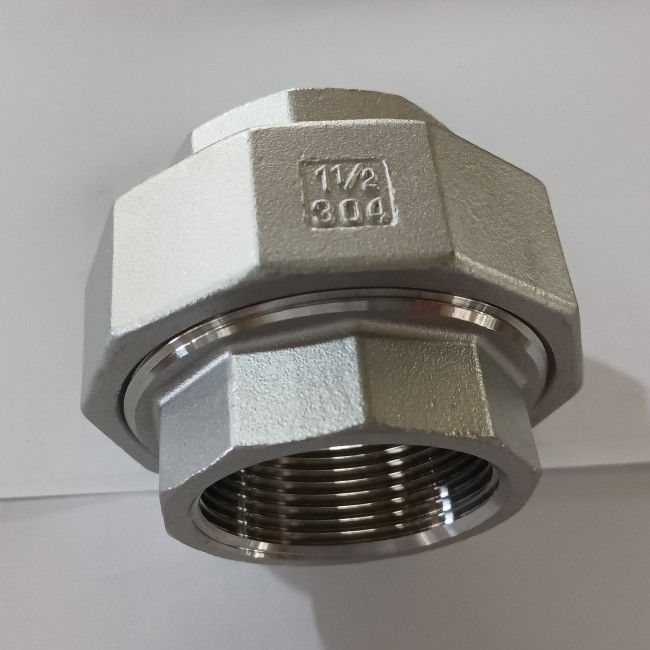

Union filetée par fonte d'acier inoxydable de ½ d'AISI 304 MSS SP-114 CL1000 1 »
L'information produit
| Nom de produit | Union filetée par fonte d'acier inoxydable de ½ d'AISI 304 MSS SP-114 CL1000 1 » |
| Types de fil | ASME B1.20.1 (TNP) |
| Dimensions | MSS SP-114 : 2018 |
| Classe de grandeur | 1 ½ » |
| Classe de pression | Classe 1000 |
| Matériaux | AISI 304/L |
Norme et matériaux : AISI 304L
Le SAE/ANSI 304 (AISI 304) est le type le plus communément disponible et utilisé d'acier inoxydable. Il désigné également sous le nom de 18/8 acier inoxydable, d'acier inoxydable A2 (selon l'OIN 3506), ou de 304S15 (selon la norme britannique). C'est un alliage austénitique de chrome-nickel qui signifie pratiquement qu'il a une résistance à la corrosion très élevée. Il est également non magnétique et ne peut pas être durci par le traitement thermique. Car AISI 304 peut résister aux environnements extrêmement corrosifs et peut relativement facile être formé, usiné et soudé, il est très populaire pour un large éventail d'applications.
Composition chimique d'AISI 304/L (%)
| Catégorie | C, maximum | Cr | Manganèse, maximum | Ni | P, maximum | S, maximum | SI, maximum |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Propriétés mécaniques d'AISI 304/L
| Propriétés mécaniques | 304 | 304L |
| Dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| Dureté, Vickers | 129 | 159 |
| Résistance à la traction, finale | MPA 505 | MPA 564 |
| Résistance à la traction, rendement | MPA 215 | MPA 210 |
| Élongation à la coupure | 70% | 58% |
| Module d'élasticité | 193~200 GPa | 193~200 GPa |
| Impact de Charpy | 325 J | 216J |
SP-114 dimensionne des syndicats filetés travaillés de la classe 1000
| NPS | Trou de manière de l'eau (mn) | À travers les appartements (mn) | Longueur assemblée (mn) | Longueur du fil interne (mn) | Écrou et corps (mn) | Rapport (mn) |
| B | C | D | E | J | ||
| ⅛ | 0,21 | 0,93 | 1,26 | 0,30 | 0,09 | 0,037 |
| ¼ | 0,36 | 1,10 | 1,44 | 0,32 | 0,09 | 0,037 |
| ⅜ | 0,52 | 1,26 | 1,50 | 0,36 | 0,10 | 0,047 |
| ½ | 0,61 | 1,45 | 1,72 | 0,43 | 0,10 | 0,047 |
| ¾ | 0,80 | 1,71 | 1,94 | 0,50 | 0,12 | 0,069 |
| 1 | 1,00 | 2,07 | 2,00 | 0,58 | 0,13 | 0,069 |
| 1 ¼ | 1,31 | 2,50 | 2,26 | 0,67 | 0,14 | 0,104 |
| 1 ½ | 1,55 | 2,87 | 2,41 | 0,70 | 0,15 | 0,104 |
| 2 | 2,03 | 3,41 | 2,75 | 0,75 | 0,17 | 0,104 |
| ½ 2 | 2,38 | 4,12 | 3,22 | 0,92 | 0,21 | 0,107 |
| 3 | 3,00 | 4,75 | 3,50 | 0,98 | 0,23 | 0,107 |
| 4 | 4,03 | 6,00 | 3,85 | 1,08 | 0,26 | 0,107 |
