Montage d'acier allié
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Certification | ASTM A420 WPL6 B16.9 BW BW Straight Tee |
| Numéro de modèle | Té droit de soudage bout à bout en acier faiblement allié ASTM A420 WPL6 B16.9 BW |
| Document | Brochure du produit PDF |

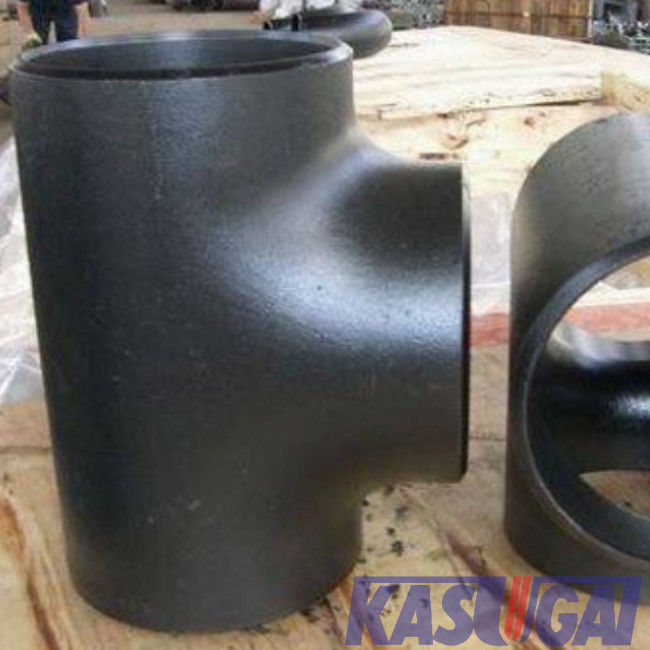

Pièce en t droite en acier faiblement alliée de soudage bout à bout d'ASTM A420 WPL6 B16.9 BW
L'information produit
| Nom de produit | Pièce en t égale d'acier au carbone d'ASTM A234 WPB B16.9 |
| Classe de grandeur | 1/2 » à 48" |
| Épaisseur de paroi | Sch20S à Sch80S |
| Normes | ASTM A420 |
| Catégorie | WPL6 |
| Normes de fabrication | ASME B16.9 |
| Revêtement | Revêtement noir d'amorce, galvanisation plongée chaude, revêtement de flocon de zinc (électrogalvanisation), huile d'inhibition de rouille ou revêtement de vernis. |
Normes et matériaux : ASTM A420 WPL6
Les garnitures d'ASTM A420 WPL6 sont les garnitures en acier faiblement alliées travaillées de la construction sans couture ou soudée destinée à l'utilisation dans la tuyauterie de pression et au service de récipient à pression à de basses températures. Elles sont les plus employées souvent avec des tuyaux d'ASTM A333 Gr.6 et ASTM A350 LF2 bride pour la transmission des liquides à basse température dans le processus sifflant avec la température minimum conventionnelle en métal de conception (MDMT) de -45°C [- 50°F].
Compositions chimiques des garnitures d'ASME A420 WPL6
| Catégorie | C | Manganèse | P | S | SI | Ni | Cr | MOIS | Cu | NOTA: | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
le *For a soudé des garnitures d'ASTM WPL6, la composition chimique du métal de soudage n'est pas exigé pour respecter les mêmes limites du métal non précieux, cependant, le gisement de soudure répondra aux exigences mécaniques et d'impact du métal non précieux.
Propriétés mécaniques (à la température ambiante) des garnitures d'ASTM A420 WPL6
| Catégorie | Résistance à la traction (MPA) | La limite conventionnelle d'élasticité, la minute (le MPA) | Élongation dans 2 le ″, longitudinal, minute (%) | Élongation dans 2 le ″ Transvers, minute (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* au moins un essai de tension sera fait sur chaque chaleur de matériel.
La pièce en t droite d'ASME B16.9 dimensionne (les millimètres)
| NPS (pouce) | En dehors du diamètre au biseau | Centre-à-fin | |
| O.D. | Course (c) | Débouché (m) (1) (2) | |
| 1/2 | 21,3 | 25 | 25 |
| 3/4 | 26,7 | 29 | 29 |
| 1 | 33,4 | 38 | 38 |
| 1 1/4 | 42,2 | 48 | 48 |
| 1 1/2 | 48,3 | 57 | 57 |
| 2 | 60,3 | 64 | 64 |
| 2 1/2 | 73 | 76 | 76 |
| 3 | 88,9 | 86 | 86 |
| 3 1/2 | 101,6 | 95 | 95 |
| 4 | 114,3 | 105 | 105 |
| 5 | 141,3 | 124 | 124 |
| 6 | 168,3 | 143 | 143 |
| 8 | 219,1 | 178 | 178 |
| 10 | 273,1 | 216 | 216 |
| 12 | 323,9 | 254 | 254 |
| 14 | 355,6 | 279 | 279 |
| 16 | 406,4 | 305 | 305 |
| 18 | 457,2 | 343 | 343 |
| 20 | 508 | 381 | 381 |
| 22 | 559 | 419 | 419 |
| 24 | 610 | 432 | 432 |
| 26 | 660 | 495 | 495 |
| 28 | 711 | 521 | 521 |
| 30 | 762 | 559 | 559 |
| 32 | 813 | 597 | 597 |
| 34 | 864 | 635 | 635 |
| 36 | 914 | 673 | 673 |
| 38 | 965 | 711 | 711 |
| 40 | 1016 | 749 | 749 |
| 42 | 1067 | 762 | 711 |
| 44 | 1118 | 813 | 762 |
| 46 | 1168 | 851 | 800 |
| 48 | 1219 | 889 | 838 |
Notes :
(1) la dimension M de débouché pour NPS26 et plus grand est recommandée mais pas exigée
(2) dimensions applicables aux croix NPS 24 et plus petit.
