Montage d'acier allié
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Certification | ISO PED AD2000 |
| Numéro de modèle | Coude 90 degrés G/D BW ASTM A420 WPL6 |
| Document | Brochure du produit PDF |

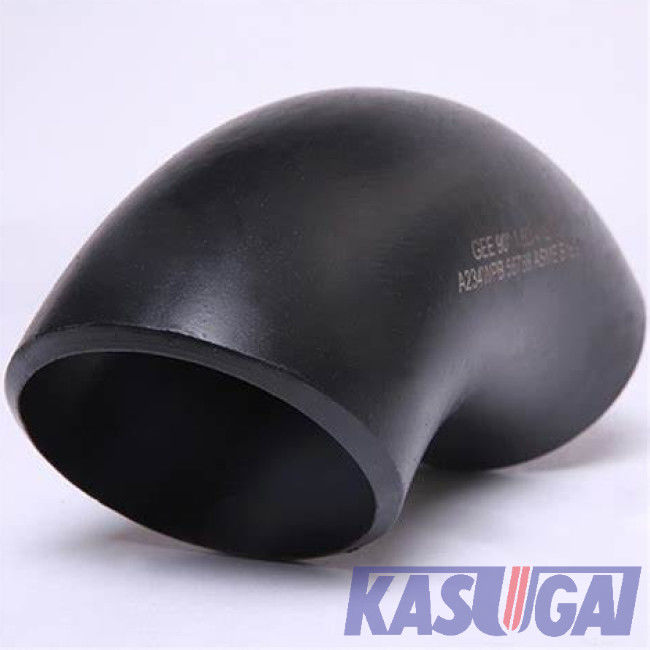

ASTM A420 WPL6 coude en acier faiblement allié de soudage bout à bout de rayon de 90 degrés long
L'information produit
| Nom de produit | ASTM A420 WPL6 coude en acier faiblement allié de soudage bout à bout de rayon de 90 degrés long |
| Classe de grandeur | Dimension : 1/2 » à 48" |
| Épaisseur de paroi | Sch10S Sch20 DST Sch40 XS Sch80 |
| Normes | ASTM A420 |
| Catégorie | WPL6 |
| Normes de fabrication | ASME B16.9 |
Normes et matériaux : ASTM A420 WPL6
Les garnitures d'ASTM A420 WPL6 sont les garnitures en acier faiblement alliées travaillées de la construction sans couture ou soudée destinée à l'utilisation dans la tuyauterie de pression et au service de récipient à pression à de basses températures. Elles sont les plus employées souvent avec des tuyaux d'ASTM A333 Gr.6 et ASTM A350 LF2 bride pour la transmission des liquides à basse température dans le processus sifflant avec la température minimum conventionnelle en métal de conception (MDMT) de -45°C [- 50°F].
Compositions chimiques des garnitures d'ASME A420 WPL6
| Catégorie | C | Manganèse | P | S | SI | Ni | Cr | MOIS | Cu | NOTA: | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
le *For a soudé des garnitures d'ASTM WPL6, la composition chimique du métal de soudage n'est pas exigé pour respecter les mêmes limites du métal non précieux, cependant, le gisement de soudure répondra aux exigences mécaniques et d'impact du métal non précieux.
Propriétés mécaniques (à la température ambiante) des garnitures d'ASTM A420 WPL6
| Catégorie | Résistance à la traction (MPA) | La limite conventionnelle d'élasticité, la minute (le MPA) | Élongation dans 2 le ″, longitudinal, minute (%) | Élongation dans 2 le ″ Transvers, minute (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* au moins un essai de tension sera fait sur chaque chaleur de matériel.
90 dimensions soudées bout à bout et poids de coude d'o
Long rayon (LR) (référez-vous ASME standard B16.9)
|
Nominal Taille de tuyau (NPS) |
En dehors du diamètre au biseau (millimètre) |
Centre-à-fin | Poids (kilogrammes) | |||||
| 90 coudes A (millimètres) d'o | Sch 10S | Sch 20 | DST | Sch 40 | XS | Sch 80 | ||
| 1/2 | 21,3 | 38 | 0,06 | 0,08 | 0,08 | 0,18 | 0,18 | |
| 3/4 | 26,7 | 38 | 0,07 | 0,08 | 0,08 | 0,20 | 0,20 | |
| 1 | 33,4 | 38 | 0,15 | 0,15 | 0,15 | 0,20 | 0,20 | |
| 1-1/4 | 42,2 | 48 | 0,21 | 0,25 | 0,25 | 0,35 | 0,35 | |
| 1-1/2 | 48,3 | 57 | 0,30 | 0,36 | 0,36 | 0,60 | 0,60 | |
| 2 | 60,3 | 76 | 0,50 | 0,65 | 0,65 | 0,94 | 0,94 | |
| 2-1/2 | 73,0 | 95 | 0,85 | 1,28 | 1,28 | 1,70 | 1,70 | |
| 3 | 88,9 | 114 | 1,20 | 2,03 | 2,03 | 2,75 | 2,75 | |
| 3-1/2 | 101,6 | 133 | 1,55 | 2,87 | 2,87 | 3,95 | 3,95 | |
| 4 | 114,3 | 152 | 2,20 | 3,90 | 3,90 | 5,40 | 5,40 | |
| 5 | 141,3 | 190 | 3,60 | 6,50 | 6,50 | 8,85 | 8,85 | |
| 6 | 168,3 | 229 | 5,40 | 10,20 | 10,20 | 15,35 | 15,35 | |
| 8 | 219,1 | 305 | 10,60 | 16,57 | 20,30 | 20,30 | 29,90 | 29,90 |
| 10 | 273,0 | 381 | 19,50 | 25,79 | 37,00 | 37,00 | 48,60 | 57,11 |
| 12 | 323,8 | 457 | 27,50 | 37,23 | 54,00 | 58,15 | 70 | 94,82 |
| 14 | 355,6 | 533 | 36 | 59,93 | 68,00 | 79,96 | 94,35 | 132,16 |
| 16 | 406,4 | 610 | 47,50 | 78,09 | 89,20 | 124,75 | 124,75 | 204,30 |
| 18 | 457 | 686 | 60 | 99,43 | 112,90 | 177,06 | 157,50 | 287,84 |
| 20 | 508 | 762 | 100 | 142,4 | 142,40 | 230 | 194,30 | 390,90 |
| 22 | 559 | 838 | 178 | 178 | 236 | 523,40 | ||
| 24 | 610 | 914 | 140 | 202 | 202 | 384 | 268,50 | 667,40 |
| 26 | 660 | 991 | 348 | 270 | 348 | |||
| 28 | 711 | 1067 | 404 | 300 | 404 | |||
| 30 | 762 | 1143 | 441 | 333 | 441 | |||
| 32 | 813 | 1219 | 510 | 390 | 510 | |||
| 34 | 864 | 1295 | 625 | 430 | 560 | |||
| 36 | 914 | 1372 | 482 | 625 | ||||
| 38 | 965 | 1448 | 540 | 710 | ||||
| 40 | 1016 | 1524 | 580 | 745 | ||||
| 42 | 1067 | 1600 | 655 | 840 | ||||
| 44 | 1118 | 1676 | 726 | 970 | ||||
| 46 | 1168 | 1753 | 816 | 1055 | ||||
| 48 | 1219 | 1829 | 885 | 1134 | ||||
