Garnitures de cuivre de nickel
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Certification | ISO PED AD2000 |
| Numéro de modèle | ASTM B122 C70600 ASMEB16.9 BW 90 DEG L/R Coude |
| Document | Brochure du produit PDF |

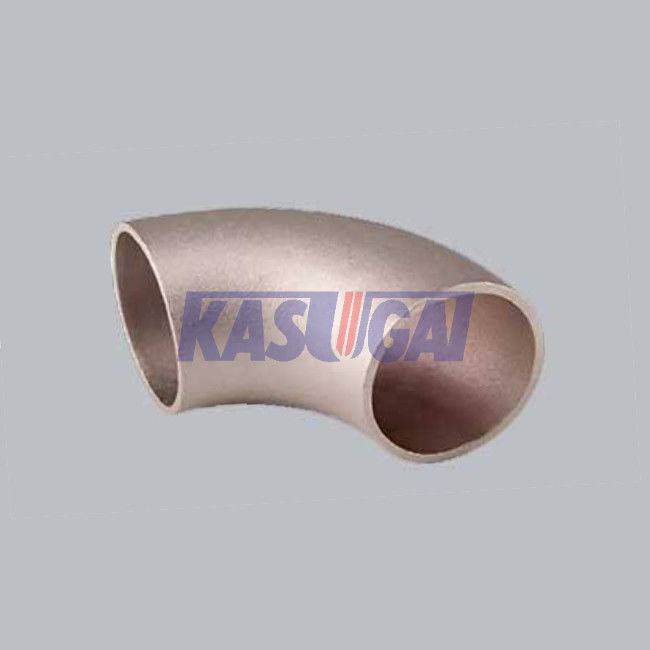

Coude long soudé bout à bout de rayon de 90 degrés de nickel d'en cuivre d'ASTM B122 C70600 ASMEB16.9
L'information produit
| Nom de produit | Coude long soudé bout à bout de rayon de 90 degrés de nickel d'en cuivre d'ASTM B122 C70600 ASMEB16.9 |
| Normes | ASTM B122 |
| Classe de grandeur | 1" à 24" |
| Dimensions | ASME B16.9 |
| Épaisseur de paroi | Sch10S Sch20 DST Sch40 XS Sch80 |
| Catégorie | 90/10 nickel de cuivre (UNS C70600) |
Composition chimique d'ASTM B122 C70600 (%)
| UNS non. | Cu | Ni | Pb | Fe, maximum | Manganèse, maximum | Zn, maximum | Sn | Cr | Autre |
| C70600 | Reste | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Un cuivre plus des éléments avec les limites spécifiques, 99.5 % mn.
B quand le produit est pour des applications de soudure suivantes et est ainsi spécifié par l'acheteur, zinc sera 0.50 % maximum, mène 0.02 % maximum, phosphore 0.02 % maximum, soufre 0.02 % maximum, et maximum du carbone 0.05 %.
Propriétés mécaniques d'ASTM B122 C70600
La NOTE 1-Plate est généralement - disponible dans seulement les humeurs (M20) aussi laminées à chaud. Des propriétés exigées pour d'autres humeurs seront convenues entre le fabricant et l'acheteur à l'heure de passer la commande.
| Désignation d'humeur | Résistance à la traction (MPaB) | Rockwell approximatif HardnessC, D | ||||
| Code | Nom | Minute | Maximum | Échelle de G | Échelle de B | 30-T superficiel |
| M20 | Comme laminé à chaud | 275 | 425 | |||
| H01 | Quart dur | 350 | 460 | 51-78 | 52-70 | |
| H02 | Moitié dur | 400 | 495 | 66-81 | 61-72 | |
| H04 | Dur | 490 | 570 | 76-86 | 67-74 | |
| H06 | Extra-dur | 505 | 585 | 80-88 | 71-77 | |
| H08 | Ressort | 540 | 605 | 83-91 | 72-78 | |
B voient l'annexe X1.
Valeurs de dureté de C Rockwell s'appliquer comme suit : Les valeurs de dureté de l'échelle de B et de G s'appliquent au métal 0,020 po. (0,508 millimètres) et plus d'en épaisseur, et valeurs de dureté de l'échelle 30-T appliquez-vous au métal 0,012 po. (0,305 millimètres) et plus de dans l'épaisseur.
La désignation standard de D a défini dans la pratique B 601
Longues dimensions soudées bout à bout de coude du rayon 90 o d'ASME B16.9
Nominal Taille de tuyau (NPS) | En dehors du diamètre au biseau (millimètre) | Centre-à-fin |
| (Millimètres) | ||
| 1 | 33,4 | 25 |
| 1-1/4 | 42,2 | 32 |
| 1-1/2 | 48,3 | 38 |
| 2 | 60,3 | 51 |
| 2-1/2 | 73,0 | 64 |
| 3 | 88,9 | 76 |
| 3-1/2 | 101,6 | 89 |
| 4 | 114,3 | 102 |
| 5 | 141,3 | 127 |
| 6 | 168,3 | 152 |
| 8 | 219,1 | 203 |
| 10 | 273,0 | 254 |
| 12 | 323,8 | 305 |
| 14 | 355,6 | 356 |
| 16 | 406,4 | 406 |
| 18 | 457 | 457 |
| 20 | 508 | 508 |
| 22 | 559 | 559 |
| 24 | 610 | 610 |
