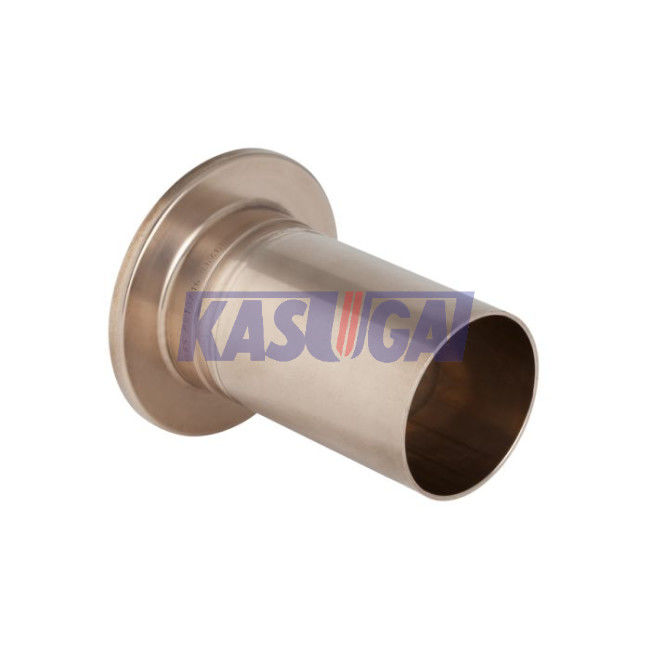

Nickel Stub End d'en cuivre d'ASTM B122 C70600 ASMEB16.9
L'information produit
| Nom de produit | Nickel Stub End d'en cuivre d'ASTM B122 C70600 ASMEB16.9 |
| Type convenable | Stub End |
| Normes | ASTM B122 |
| Classe de grandeur | 1/2 » à 24" |
| Dimensions | ASME B16.9 |
| Catégorie | 90/10 nickel de cuivre (UNS C70600) |
Composition chimique d'ASTM B122 C70600 (%)
| UNS non. | Cu | Ni | Pb | Fe, maximum | Manganèse, maximum | Zn, maximum | Sn | Cr | Autre |
| C70600 | Reste | 9.0-11.0A | 0,05B | 1.0-1.8 | 1,0 | 1,0B | — | — | B |
Un cuivre plus des éléments avec les limites spécifiques, 99.5 % mn.
B quand le produit est pour des applications de soudure suivantes et est ainsi spécifié par l'acheteur, zinc sera 0.50 % maximum, mène 0.02 % maximum, phosphore 0.02 % maximum, soufre 0.02 % maximum, et maximum du carbone 0.05 %.
Propriétés mécaniques d'ASTM B122 C70600
La NOTE 1-Plate est généralement - disponible dans seulement les humeurs (M20) aussi laminées à chaud. Des propriétés exigées pour d'autres humeurs seront convenues entre le fabricant et l'acheteur à l'heure de passer la commande.
| Désignation d'humeur | Résistance à la traction (MPaB) | Rockwell approximatif HardnessC, D | ||||
| Code | Nom | Minute | Maximum | Échelle de G | Échelle de B | 30-T superficiel |
| M20 | Comme laminé à chaud | 275 | 425 | |||
| H01 | Quart dur | 350 | 460 | 51-78 | 52-70 | |
| H02 | Moitié dur | 400 | 495 | 66-81 | 61-72 | |
| H04 | Dur | 490 | 570 | 76-86 | 67-74 | |
| H06 | Extra-dur | 505 | 585 | 80-88 | 71-77 | |
| H08 | Ressort | 540 | 605 | 83-91 | 72-78 | |
B voient l'annexe X1.
Valeurs de dureté de C Rockwell s'appliquer comme suit : Les valeurs de dureté de l'échelle de B et de G s'appliquent au métal 0,020 po. (0,508 millimètres) et plus d'en épaisseur, et valeurs de dureté de l'échelle 30-T appliquez-vous au métal 0,012 po. (0,305 millimètres) et plus de dans l'épaisseur.
La désignation standard de D a défini dans la pratique B 601
ASME B16.9 Stub End Dimensions (millimètres)
|
Taille nominale de tuyau (Pouce) |
En dehors du diamètre du baril | Longueur (f) | Rayon (r) | Diamètre (G) | ||
| Minute | Maximum | Long modèle | Modèle court | |||
| 1/2 | 20,5 | 22,8 | 76 | 51 | 3 | 35 |
| 3/4 | 25,9 | 28,1 | 76 | 51 | 3 | 43 |
| 1 | 32,6 | 35,0 | 102 | 51 | 3 | 51 |
| 1-1/4 | 41,4 | 43,6 | 102 | 51 | 5 | 64 |
| 1-1/2 | 47,5 | 49,9 | 102 | 51 | 6 | 74 |
| 2 | 59,5 | 62,4 | 152 | 64 | 8 | 92 |
| 2-1/2 | 72,2 | 75,3 | 152 | 64 | 8 | 105 |
| 3 | 88,1 | 91,3 | 152 | 64 | 10 | 127 |
| 3-1/2 | 100,8 | 104,0 | 152 | 76 | 10 | 140 |
| 4 | 113,5 | 116,7 | 152 | 76 | 11 | 157 |
| 5 | 140,5 | 144,3 | 203 | 76 | 11 | 186 |
| 6 | 167,5 | 171,3 | 203 | 89 | 13 | 216 |
| 8 | 218,3 | 222,1 | 203 | 102 | 13 | 270 |
| 10 | 272,3 | 277,2 | 254 | 127 | 13 | 324 |
| 12 | 323,1 | 328,0 | 254 | 152 | 13 | 381 |
| 14 | 354,8 | 359,9 | 305 | 152 | 13 | 413 |
| 16 | 405,6 | 411,0 | 305 | 152 | 13 | 470 |
| 18 | 456,0 | 462,0 | 305 | 152 | 13 | 533 |
| 20 | 507,0 | 514,0 | 305 | 152 | 13 | 584 |
| 22 | 558,0 | 565,0 | 305 | 152 | 13 | 641 |
| 24 | 609,0 | 616,0 | 305 | 152 | 13 | 692 |
