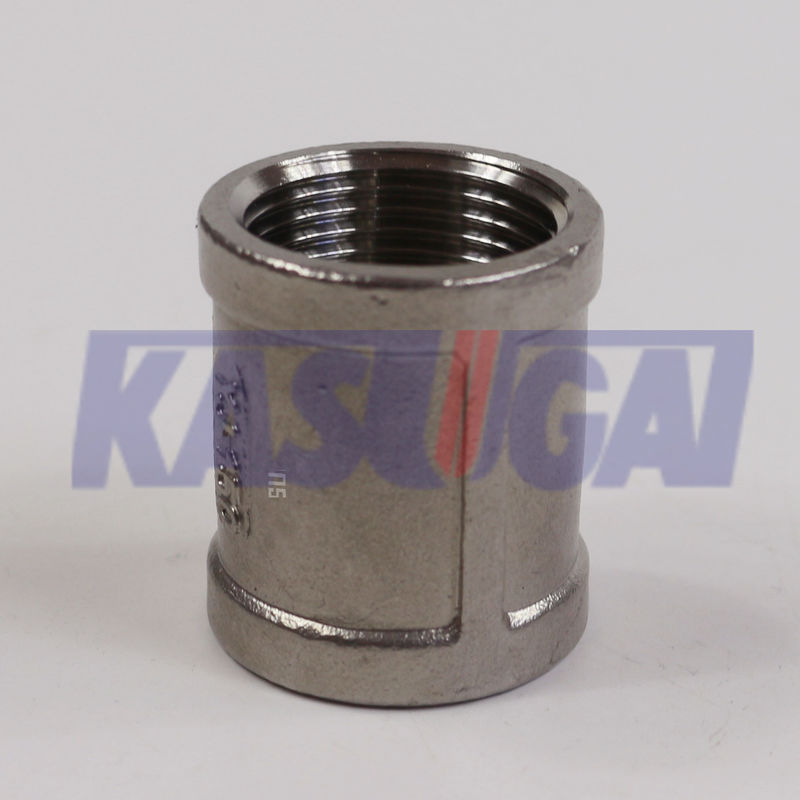

Le ¼ d'ASTM A351 CF8 MSS SP-114 CL150 1 » a moulé l'accouplement réuni fileté

Détails de produit

Lieu d'origine: Chine

Nom de marque: KASUGAI

Certification: ISO-9001; PED; AD 2000

Numéro de modèle: Le ¼ de CF8 SP-114 CL150 1 » a moulé l'accouplement réuni fileté

Document: Brochure du produit PDF

Conditions de paiement et d'expédition

Quantité de commande min: à négocier

Prix: PER BASE MATERIAL PRICE

Détails d'emballage: emballage propre à la navigation

Délai de livraison: 60 JOURS POUR UN CONTENEUR

Conditions de paiement: L / C, T/T

Capacité d'approvisionnement: 100 TONNES/MOIS

Obtenez le meilleur prix
Contact maintenant
Caractéristiques
Mettre en évidence:

CF8 couplage en bande à filetage en fonte

,

ASTM A351 couplage en bande à filetage en fonte

Nom du produit:
Le ¼ d'ASTM A351 CF8 MSS SP-114 CL150 1 » a moulé l'accouplement réuni fileté
Taille:
1 ¼ »
Type de fil:
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259
Classe de pression:
Classe 150 TNP
Les normes:
ASTM A351 CF8
Les dimensions:
MSS SP-114-2018
Nom du produit:
Le ¼ d'ASTM A351 CF8 MSS SP-114 CL150 1 » a moulé l'accouplement réuni fileté
Taille:
1 ¼ »
Type de fil:
ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259
Classe de pression:
Classe 150 TNP
Les normes:
ASTM A351 CF8
Les dimensions:
MSS SP-114-2018
Description
Le ¼ d'ASTM A351 CF8 MSS SP-114 CL150 1 » a moulé l'accouplement réuni fileté

L'assemblage de l'appareil doit être effectué en tenant compte de l'état de l'appareil et de l'état de l'appareil.



Informations sur le produit



Unecouplings en bandes filetées couléesest un type d'accouplement utilisé dans les systèmes de tuyauterie pour connecter deux tuyaux avec des extrémités filetées.

· L'accouplement est conçu avec des fils femelles à l'intérieur pour correspondre aux fils mâles aux extrémités des tuyaux qu'il relie.

· Il a généralement un extérieur en bandes ou en nervures pour une adhérence accrue et pour fournir une surface permettant de resserrer l'accouplement en toute sécurité.

Nom du produit L'assemblage de l'appareil doit être effectué en tenant compte de l'état de l'appareil et de l'état de l'appareil.
Types de fils La norme ASME B1 est appliquée.20.1 ((NPT), BS 21 (NSPT), DIN2999/259
Les dimensions Le MSS SP-114
Plage de taille 11⁄4
Classe de pression Classes 150, 1000, 2000, 3000, 6000 et 9000
Matériaux Pour l'utilisation dans les appareils électroménagers



Pour l'application de la présente norme, les éléments suivants doivent être pris en compte:

ASTM A351 CF8 et CF8M sont des aciers inoxydables austénitiques, présentant une bonne résistance et ductilité.Le CF8 est également utilisé dans les industries nucléaires et de défense..



ASTM A351 CF8/CF8M Composition chimique (%)

Grade C Nom de l'entreprise Cr Je vous en prie. Je ne sais pas Le Fe - Je vous en prie.
Le nombre de points de contrôle Je suis à 0-0.08 0 à 1.5 18 à 21 Je suis à 0-0.5 9 à 11 Le ballon 0.00-0. Je suis désolé.00
Le CF8M Je suis à 0-0.08 0 à 1.5 18 à 21 2 à 3 9 à 12 Le ballon 0.00-0. Je suis désolé.00



ASTM A351 CF8/CF8M Propriétés mécaniques

Grade

Résistance à la traction

(ksi)

Résistance au rendement

(ksi)

L'allongement

(en %)

Dureté

Je ne sais pas.

Le nombre de points de contrôle 0.00-70 30 35 134 à 196
Le CF8M 0.00-70 30 30 146-212


Applications:



· Ces raccords sont utilisés dans divers systèmes de tuyauterie pour joindre et prolonger les longueurs des tuyaux.

· Généralement utilisés dans les systèmes de plomberie, de climatisation, d'applications industrielles et autres systèmes de traitement de fluides ou de gaz où des connexions filetées sont utilisées.

Dimensions des raccords à filetage en fonte de la classe 150 (tailles droites et réductrices) (en pouces)



Le ¼ d'ASTM A351 CF8 MSS SP-114 CL150 1 » a moulé l'accouplement réuni fileté 0



NPS Longueur du filLe rapport de travail(min.) Largeur de bande (min.) Épaisseur du métala) Les produits À l'extérieur du Dia. de la Band- le code de conduite(min.) Longueur des accouplements droits (min.) Longueur des accouplements réducteurs concentriques (min.)
B. Pour E G H est W M
0.25 0.20 0.09 0.75 1.00 Je ne sais pas.
¼ 0.32 0.20 0.09 0.84 1.00 1.00
0.36 0.21 0.10 1.01 1.12 1.12
½ 0.43 0.25 0.10 1.20 1.38 1.38
¾ 0.50 0.27 0.12 1.46 1.50 1.50
1 0.58 0.30 0.13 1.77 1.62 1.62
1¼ 0.67 0.34 0.14 2.15 2.00 2.00
1½ 0.70 0.37 0.15 2.43 2.12 2.12
2 0.75 0.42 0.17 2.96 2.50 2.50
2½ 0.92 0.48 0.21 3.31 2.87 3.25
3 0.98 0.55 0.23 4.00 3.18 3.68
4 1.08 0.66 0.26 5.06 3.68 4.38

Note générale:Le diamètre extérieur (H) des accouplements réducteurs droits doit correspondre à la connexion extrême la plus grande du dispositif réducteur.

Les États membres

a) Les motifs doivent être conçus pour produire des pièces moulées d'une épaisseur métallique indiquée dans le tableau, dont l'épaisseur métallique ne peut être inférieure à 90% des valeurs indiquées dans le tableau.

b) La longueur du fil peut aller au-delà de la largeur de la bande; toutefois, l'épaisseur minimale du métal (G) doit être maintenue à l'extrémité du fil.

c) Les accouplements, les demi-accouplements et les accouplements réducteurs peuvent être en bandes ou non.

d) Les côtes sont autorisées conformément à l'article 9. Les lignes cassées "extérieures" des dessins ci-dessus indiquent où les côtes sont autorisées.
