Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | AISI 304 ISO 49-1994 (E) CL150 Té réducteur fileté coulé |
| Document | Brochure du produit PDF |

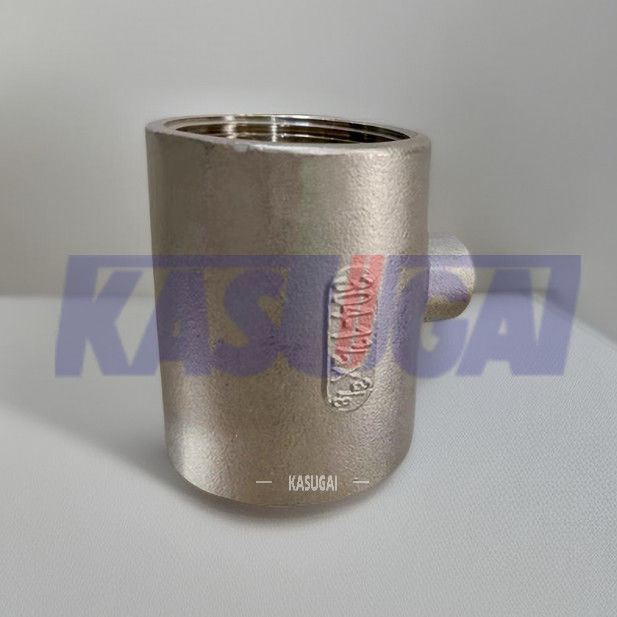

AISI 304 ISO 49-1994 (E) CL150 Les produits qui sont soumis à une autorisation de fabrication doivent être soumis à une autorisation de fabrication.T-shirt réducteur à filetage en acier inoxydable
Informations sur le produit
Un tapis réducteur fileté en acier inoxydable moulé est un raccord de tuyauterie qui permet de connecter trois tuyaux de tailles différentes dans un système de tuyauterie.Ce type de t-shirt a des fils féminins aux trois extrémités, dont l'une des extrémités est plus grande en diamètre que les deux autres, ce qui facilite la transition entre différentes tailles de tuyaux.
Ces raccords sont généralement en acier inoxydable, offrant une excellente résistance à la corrosion, durabilité et résistance.
| Nom du produit | AISI 304 ISO 49-1994 (E) CL150 Les produits qui sont soumis à une autorisation de fabrication doivent être soumis à une autorisation de fabrication.T-shirt réducteur à filetage en acier inoxydable |
| Types de fils | La norme ASME B1 est appliquée.20.1 (TNP) |
| Les dimensions | La norme ISO 49:1994 (E) |
| Plage de taille | Une demi-heure. |
| Classe de pression | NPT de classe 150 |
| Matériaux | AISI 304/L |
Applications:
Les tubes réducteurs filetés en acier inoxydable sont utilisés dans les systèmes de tuyauterie où le ramification de tubes de diamètres différents est nécessaire.y compris la transformation chimique, de la nourriture et des boissons, des produits pharmaceutiques, et plus encore.
AISI 304/L Composition chimique (%)
| Grade | C, au maximum | Cr | Mn, max | Je ne sais pas | P, au maximum | S, au maximum | Oui, au maximum. |
| AISI 304 | 0.08 | 18 à 20 | 2 | 8 à 10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 à 20 | 2 | 8 à 12 | 0.045 | 0.03 | 1 |
AISI 304/L Propriétés mécaniques
| Propriétés mécaniques | 304 | D'autres produits |
| La dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| La dureté, Vickers | 129 | 159 |
| Résistance à la traction | 505 MPa | 564 MPa |
| Résistance à la traction, rendement | 215 MPa | 210 MPa |
| L'allongement à la rupture | 70% | 58% |
| Module d'élasticité | 193 à 200 GPa | 193 à 200 GPa |
| L'impact de Charpy | 325 J | 216J |
ISO 49:1994 ((E) Dimensions de l'augmentation et de la réduction de la
| Les tiges se réduisent sur la branche | ||||
| Taille appropriée (pouces) | Dimension (mm) | Longueur de pose (mm) | ||
| a) | b | z est1 | z est2 | |
| 3⁄8 × 1⁄4 | 23 | 23 | 13 | 13 |
| Un demi-million. | 24 | 24 | 11 | 14 |
| 1⁄2 × 3⁄8 | 26 | 26 | 13 | 16 |
| 3⁄4 × 1⁄4. | 26 | 27 | 11 | 17 |
| 3⁄4 × 3⁄8 | 28 | 28 | 13 | 18 |
| 3⁄4 × 1⁄2 | 30 | 31 | 15 | 18 |
| 1 fois 1⁄4. | 28 | 31 | 11 | 21 |
| 1 × 3⁄8 | 30 | 32 | 13 | 22 |
| 1 × 1⁄2 | 32 | 34 | 15 | 21 |
| 1 fois 3⁄4 | 35 | 36 | 18 | 21 |
| 11⁄4 × 3⁄8. | 32 | 36 | 13 | 26 |
| 11⁄4 × 1⁄2 | 34 | 38 | 15 | 25 |
| 11⁄4 par 3⁄4 | 36 | 41 | 17 | 26 |
| 11⁄4 fois 1 | 40 | 42 | 21 | 25 |
| 11⁄2 fois 1⁄2. | 36 | 42 | 17 | 29 |
| Un demi par trois. | 38 | 44 | 19 | 29 |
| 11⁄2 fois 1 | 42 | 46 | 23 | 29 |
| 11⁄2 fois 11⁄4. | 46 | 48 | 27 | 29 |
| 2 × 1⁄2 | 38 | 48 | 14 | 35 |
| 2 fois 3⁄4 | 40 | 50 | 16 | 35 |
| 2 fois 1 | 44 | 52 | 20 | 35 |
| 2 fois 11⁄4 | 48 | 54 | 24 | 35 |
| 2 fois 11⁄2 | 52 | 55 | 28 | 36 |
| 21⁄2 fois 1 | 47 | 60 | 20 | 43 |
| Deux et demi fois onze et demi. | 52 | 62 | 25 | 43 |
| 21⁄2 fois 11⁄2 | 55 | 63 | 28 | 44 |
| 21⁄2 fois 2 | 61 | 66 | 34 | 42 |
| 3 fois 1 | 51 | 67 | 21 | 50 |
| 3 fois 11⁄4 | 55 | 70 | 25 | 51 |
| 3 fois 11⁄2 | 58 | 71 | 28 | 52 |
| 3 fois 2 | 64 | 73 | 34 | 49 |
| 3 x 2 et demi | 72 | 76 | 42 | 49 |
| 4 x 2 | 70 | 86 | 34 | 62 |
| 4 × 3 | 84 | 92 | 48 | 62 |
| Des tiges poussent sur la branche | ||||
| Taille appropriée (pouces) | Dimension (mm) | Longueur de pose (mm) | ||
| a) | b | z est1 | z est2 | |
| 3⁄8 × 1⁄2 | 26 | 26 | 16 | 13 |
| Un demi-million. | 31 | 30 | 18 | 15 |
| Je vous en prie. | 34 | 32 | 21 | 15 |
| 3⁄4 fois 1 | 36 | 35 | 21 | 18 |
| 3⁄4 × 11⁄4. | 41 | 36 | 26 | 17 |
| 1 fois 11⁄4 | 42 | 40 | 25 | 21 |
| 1 × 11⁄2. | 46 | 42 | 29 | 23 |
| 11⁄4 × 11⁄2 Je vous en prie. | 48 | 46 | 29 | 27 |
| 11⁄4 × 2 | 54 | 48 | 35 | 24 |
| 11⁄2 fois 2 | 55 | 52 | 36 | 28 |
