Garnitures à haute pression d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | ASTM A182 F316 ASME B16.11 Haute pression l Union de sortie de prise croisée de coude de rue fileté |
| Document | Brochure du produit PDF |

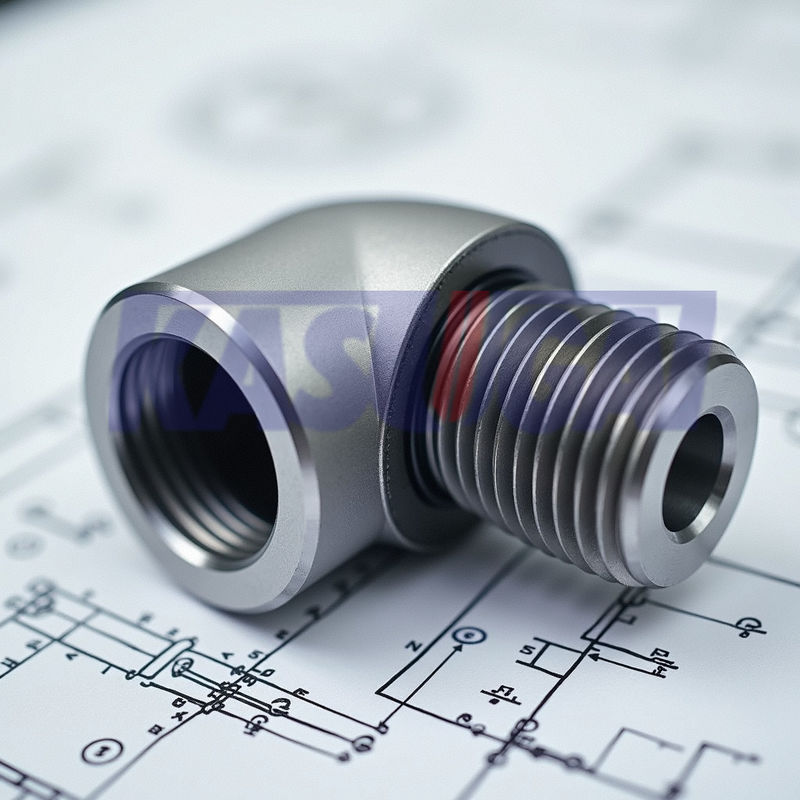

ASTM A182 F316 ASME B16.11 Coude de rue à filetage en acier inoxydable forgé à haute pression
ASTM A182 F316 ASME B16.11 Haute pression l Forgé à filetage de rue coude croisée prise de sortie Union
Informations sur le produit
A Threaded Street Elbow is a versatile pipe fitting that provides a convenient way to change the direction of piping at a 90-degree angle while allowing for easy installation and maintenance in plumbing and piping systems.
UneCoude de rue filetéest un type de raccord de tuyauterie qui relie deux tuyaux ou raccords avec des fils mâles et femelles à un angle de 90 degrés, couramment utilisé dans les systèmes de plomberie et de tuyauterie.
·Les avantages:
Installation facile: les connexions filetées permettent une installation rapide et facile sans soudage.
Versatilité: Convient à un large éventail de systèmes et d'applications de tuyauterie.
Efficacité de l'espace: la courbure de 90 degrés permet de naviguer dans des espaces restreints ou des zones à clearance limitée.
| Nom du produit | ASTM A182 F316 ASME B16.11 Haute pression l Forgé à filetage de rue coude croisée prise de sortie Union |
| Types de fils | La norme ASME B1 est appliquée.20.1 (TNP) |
| Les dimensions | Pour les appareils de traitement des eaux usées11 |
| Plage de taille | 1/8 à 2 |
| Classe de pression | Classe 3000 6000 |
| Les normes | Pour l'utilisation des appareils de traitement des eaux usées |
Normes et matériaux: ASTM A182 F316/F316L
Les brides en acier inoxydable 316 / 316L ont une résistance accrue à la corrosion des fosses dans les environnements de chlorure en raison de l'ajout de molybdène.Conformément à l'ASME B16.5 et ASME B16.47, les brides SS 316/ 316L peuvent être fabriquées à partir de pièces forgées de la qualité ASTM A182 F316 ou F316L, de pièces moulées de la qualité ASTM A351 CF8M ou CF3M et de plaques de la qualité ASTM A240 316 ou 316L.
ASTM A182 F316/F316L Composition chimique (%)
| Grade | C, au maximum | Mn, max | P, au maximum | S, au maximum | Oui, au maximum. | Je ne sais pas | Cr | Je vous en prie. | N, au maximum |
| F316 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 à 14.0 | 16.0 à 18.0 | 2.00 à 3.00 | 0.10 |
| F316L | 0.03 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0 à 15.0 | 16.0 à 18.0 | 2.00 à 3.00 | 0.10 |
Propriétés mécaniques ASTM A182 F316/F316L
| Grade |
Résistance à la traction, min (MPa) |
Résistance au rendement, min (MPa) |
L'allongement en 2 pouces, min (en %) |
Réduction de la surface, min (en %) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Dimension du coude de rue fileté ASME B16.11 (mm)
ASME B16.11 coude de rue avec une extrémité MNPT et l'autre extrémité FNPT
| NPS | Une | Je | H est | G1 | G2 | B. Pour | L2 | L | |||||
| 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | 3000# | 6000# | ||||
| 1/8" | 19 | 22 | 25 | 32 | 19 | 25 | 3.18 | 5.08 | 2.74 | 4.22 | 6.4 | 6.7 | 10 |
| Un quart de pouce | 22 | 25 | 32 | 38 | 25 | 32 | 3.30 | 5.66 | 3.22 | 5.28 | 8.1 | 10.2 | 11 |
| 3/8" | 25 | 28 | 38 | 41 | 32 | 38 | 3.51 | 6.98 | 3.50 | 5.59 | 9.1 | 10.4 | 13 |
| Une demi-pouce. | 28 | 35 | 41 | 48 | 38 | 44 | 4.09 | 8.15 | 4.16 | 6.53 | 10.9 | 13.6 | 14 |
| 3/4" | 35 | 44 | 48 | 57 | 44 | 51 | 4.32 | 8.53 | 4.88 | 6.86 | 12.7 | 13.9 | 16 |
| 1 pouce | 44 | 51 | 57 | 66 | 51 | 62 | 4.98 | 9.93 | 5.56 | 7.95 | 14.7 | 17.3 | 19 |
| 1 à 4 pouces. | 51 | 54 | 66 | 71 | 62 | 70 | 5.28 | 10.59 | 5.56 | 8.48 | 17.0 | 18.0 | 21 |
| 1 à 2 pouces | 54 | 64 | 71 | 84 | 70 | 84 | 5.56 | 11.07 | 6.25 | 8.89 | 17.8 | 18.4 | 21 |
| 2 " | 64 | 83 | 84 | 105 | 84 | 102 | 7.14 | 12.09 | 7.64 | 9.70 | 19.0 | 19.2 | 22 |
Note générale:toutes les dimensions sont en millimètres
Note: A:du centre à l'extrémité féminine du coude de la rue;B: Je ne sais pas.longueur minimale du fil parfait;G1l'épaisseur minimale de la paroi;G2épaisseurs minimales des parois;H: Je ne sais pas.le diamètre extérieur de la bande;Je suis désolé.du centre à l'extrémité du coude de la rue;Je vous en prie.la longueur minimale du fil mal;L2la longueur effective du fil externe;
