Garnitures moulées d'acier inoxydable
>
|
| Lieu d'origine | La Chine |
| Nom de marque | KASUGAI |
| Certification | ISO-9001; PED; AD 2000 |
| Numéro de modèle | Union filetée par fonte de ½ d'AISI 304 SP-114 CL1000 1 » |
| Document | Brochure du produit PDF |

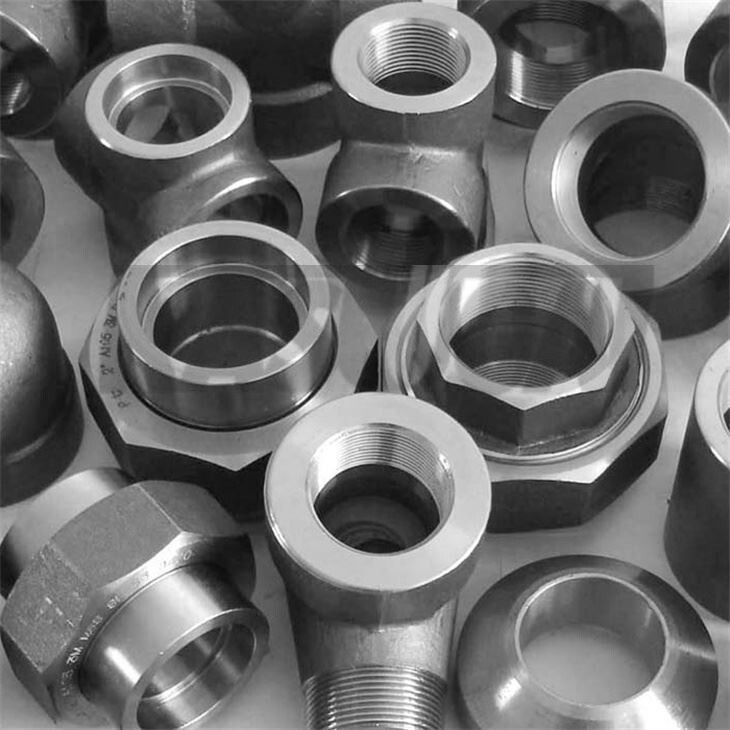

Les raccords SS 304 coulés, ASME B1.20.1 CL1000 Union filetée en acier inoxydable
Informations sur le produit
Un raccord fileté en acier inoxydable est un raccord de tuyauterie robuste et résistant à la corrosion qui facilite la connexion et le déconnexion de tuyaux ou de raccords dans des systèmes filetés,le rendant adapté à diverses applications industrielles où la durabilité et la facilité d'entretien sont essentielles.
· Applications:Généralement utilisé dans diverses industries telles que la transformation chimique, la pétrochimie et la transformation alimentaire où la résistance à la corrosion et la résistance sont cruciales.
· Les avantages:
Résistance à la corrosion: la construction en acier inoxydable offre une excellente résistance à la corrosion dans différents environnements.
Durabilité: Le matériau en acier inoxydable moulé offre résistance et longévité dans des applications exigeantes.
Installation facile: les connexions filetées permettent un assemblage et un démontage rapides sans soudage.
| Nom du produit | AISI 304 MSS SP-114 CL1000 11⁄2 ̊ Union filetée coulée en acier inoxydable |
| Types de fils | La norme ASME B1 est appliquée.20.1 (TNP) |
| Les dimensions | MSS SP-114:2018 |
| Plage de taille | Une demi-heure. |
| Classe de pression | Classe 1000 |
| Matériaux | AISI 304/L |
AISI 304/L Composition chimique (%)
| Grade | C, au maximum | Cr | Mn, max | Je ne sais pas | P, au maximum | S, au maximum | Oui, au maximum. |
| AISI 304 | 0.08 | 18 à 20 | 2 | 8 à 10.5 | 0.045 | 0.03 | 1 |
| AISI 304L | 0.03 | 18 à 20 | 2 | 8 à 12 | 0.045 | 0.03 | 1 |
AISI 304/L Propriétés mécaniques
| Propriétés mécaniques | 304 | D'autres produits |
| La dureté, Knoop | 138 | 158 |
| Dureté, Rockwell B | 70 | 82 |
| La dureté, Vickers | 129 | 159 |
| Résistance à la traction | 505 MPa | 564 MPa |
| Résistance à la traction, rendement | 215 MPa | 210 MPa |
| L'allongement à la rupture | 70% | 58% |
| Module d'élasticité | 193 à 200 GPa | 193 à 200 GPa |
| L'impact de Charpy | 325 J | 216J |
SP-114 Dimensions des joints filetés forgé de la classe 1000
| NPS | L'eau par voie de forage (min.) | À travers les plaines (min.) | Longueur assemblée (min.) | Longueur du fil interne (min.) | Noix et corps (min.) | Les roulements (min.) |
| Une | B. Pour | C | D | E | Je | |
| ⅛ | 0.21 | 0.93 | 1.26 | 0.30 | 0.09 | 0.037 |
| ¼ | 0.36 | 1.10 | 1.44 | 0.32 | 0.09 | 0.037 |
| ⅜ | 0.52 | 1.26 | 1.50 | 0.36 | 0.10 | 0.047 |
| ½ | 0.61 | 1.45 | 1.72 | 0.43 | 0.10 | 0.047 |
| ¾ | 0.80 | 1.71 | 1.94 | 0.50 | 0.12 | 0.069 |
| 1 | 1.00 | 2.07 | 2.00 | 0.58 | 0.13 | 0.069 |
| 1¼ | 1.31 | 2.50 | 2.26 | 0.67 | 0.14 | 0.104 |
| 1½ | 1.55 | 2.87 | 2.41 | 0.70 | 0.15 | 0.104 |
| 2 | 2.03 | 3.41 | 2.75 | 0.75 | 0.17 | 0.104 |
| 2½ | 2.38 | 4.12 | 3.22 | 0.92 | 0.21 | 0.107 |
| 3 | 3.00 | 4.75 | 3.50 | 0.98 | 0.23 | 0.107 |
| 4 | 4.03 | 6.00 | 3.85 | 1.08 | 0.26 | 0.107 |
