Bride en acier allié
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | COMMUTATEUR DE LA NORME ANSI B16.5/B16.47 D'ASTM A182 F1 F5 F9 F11 F12 F22 F91 |
| Document | Brochure du produit PDF |

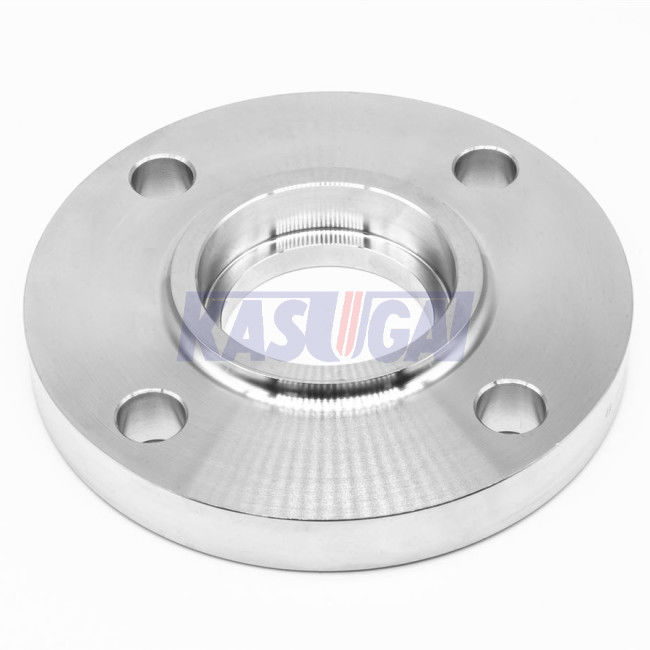

Bride de soudure de prise d'acier allié de commutateur de la norme ANSI B16.5/B16.47 d'ASTM A182 F1 F5 F9 F11 F12 F22 F91
L'acier allié est un type d'en acier allié avec plusieurs éléments tels que le molybdène, le manganèse, le nickel, le chrome, le vanadium, le silicium, et le bore. Selon les différents éléments supplémentaires et les techniques de traitement appropriées, l'acier allié peut obtenir les propriétés spéciales telles que la dureté de haute résistance et élevée, la résistance à l'usure, la résistance à la corrosion, la résistance de basse température, la résistance à hautes températures, et les propriétés non magnétiques. Ceux ont moins les éléments d'alliage de 5% est sont classés par catégorie en tant qu'acier faiblement allié, ceux-ci ont des éléments d'alliage s'étendant de 5%-10% sont classés par catégorie en tant qu'acier allié minimum, ceux ont plus des éléments d'alliage de 10% sont classés par catégorie en tant que haut acier allié.
Les brides faites d'acier allié sont très utilisées dans les lignes de flottaison, le pétrole, et le gaz, les usines chimiques, les systèmes de production alimentaire, etc. où la résistance à la corrosion élevée, la résistance à hautes températures et la résistance à haute pression sont exigées.
L'information produit
| Nom de produit | Bride de soudure de prise d'acier allié de commutateur de la norme ANSI B16.5/B16.47 d'ASTM A182 F1 F5 F9 F11 F12 F22 F91 |
| Classe de grandeur | 1/2'à 24" |
| Classe de pression | 150, 300, 400, 600, 900, 1500, 2500, |
| Épaisseur | Sch10S à Sch160 |
| Normes | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Type | Soudure de prise (commutateurs) |
| Origine | La Chine |
| Applications | En mer, gisement de pétrole, construction navale, circuit de refroidissement, gaz de nature, projets de tuyau, Electric Power, etc. |
| Essai | Spectrographe à lecture directe, machine d'essai hydrostatique, détecteur de rayon X, détecteur ultrasonique de faille, détecteur de particules magnétiques |
| Certificats d'essai | Certificat de matières premières, 100% rapport des essais de radiographie, rapport d'inspection de tiers |
Composition chimique de matériel de bride d'alliage
| Catégorie | Noms en acier | C | Manganèse | SI | P | S | Cr | MOIS |
| ASTM A182 F1 | C-0.5Mo | 0,15 maximum | 0.3-0.6 | 0,5 | 0,03 | 0,03 | 4-6 | 0.44-0.65 |
| ASTM A182 F5 | 5Cr-0.5Mo | 0,15 maximum | 0.3-0.6 | 0.5-1.0 | 0,03 | 0,03 | 4-6 | 0.44-0.65 |
| ASTM A182 F9 | 9Cr-1Mo | 0,15 maximum | 0.3-0.6 | 0.5-1.0 | 0,03 | 0,03 | 8-10 | 0.9-1.1 |
| ASTM A182 F11 |
1.25Cr-0.5Mo-Si (CL1/CL3) 1.25Cr-0.25Mo-Si (CL2) |
0.5-0.15 | 0.3-0.6 | 0.5-1.0 | 0,03 | 0,03 | 1.0-1.5 | 0.44-0.65 |
| ASTM A182 F12 | 1Cr-0.5Mo | 0,15 maximum | 0.3-0.6 | 0,5 | 0,03 | 0,03 | 4-6 | 0.44-0.65 |
| ASTM A182 F22 | 2.25Cr-1Mo | 0.5-0.15 maximum | 0.3-0.6 | 0,5 | 0,03 | 0,03 | 4-6 | 0.44-0.65 |
| ASTM A182 F91 | 0,15 maximum | 0.3-0.6 | 0.5-1.0 | 0,03 | 0,03 | 8-10 | 0.9-1.1 |
Type de bride : Soudure de prise (commutateur)
Bride de soudure de prise
Des brides de soudure de prise ont été au commencement développées pour l'usage sur la tuyauterie à haute pression de petite taille. Leur force statique est égale pour glisser sur des brides, mais sur leur glissement plus considérablement que double-soudé de la force de fatigue 50% sur des brides.
La connexion avec le tuyau est faite avec 1 soudure d'angle, au en dehors de la bride. Mais avant la soudure, un espace doit être créé entre la bride ou le montage et le tuyau.
La préparation 127,3 d'ASME B31.1 1998 pour (e) l'Assemblée de soudure de soudure de prise indique. Dans l'ensemble du joint avant la soudure, le tuyau ou le tube sera inséré dans la cavité articulaire à la profondeur maximum et approximativement au 1/16 alors retiré » (1,6 millimètres) à partir du contact entre l'extrémité du tuyau et l'épaule de la cavité articulaire.
Le but le dégagement d'enfoncement dans une soudure de prise est habituellement de réduire la contrainte résiduelle à la racine de la soudure qui pourrait se produire pendant la solidification du métal de soudage. L'image te montre la mesure de X pour l'espace d'expansion.
L'inconvénient de cette bride est exact l'espace, celui doit être fait. Par les produits corrosifs, et principalement dans les systèmes de tuyau d'acier inoxydables, la fente entre le tuyau et la bride peuvent donner des problèmes de corrosion. Dans quelques processus on ne permet également pas cette bride. Je ne suis pas un expert en matière de cette matière, mais sur l'Internet, vous trouverez beaucoup d'informations sur des formes de corrosion.
Processus de fabrication
