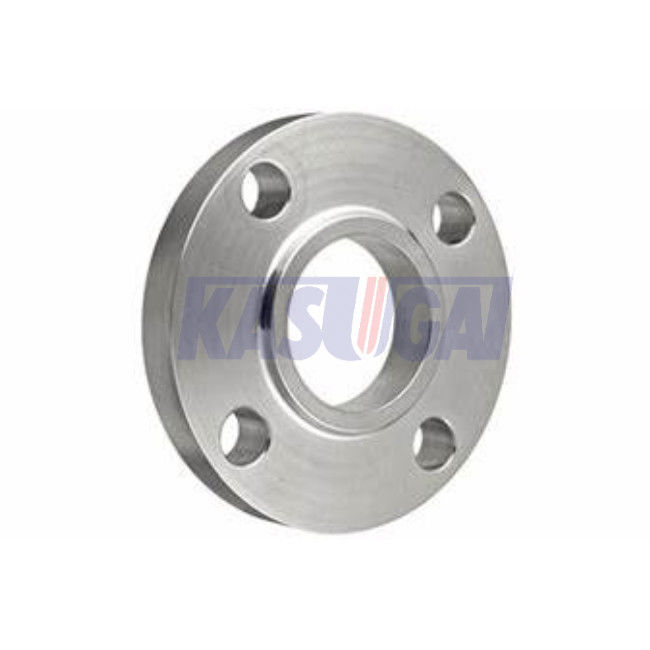

Glissement de bride d'acier allié d'ASTM A182 sur F11 de haute résistance Sch10S

Brides sans lacets d'acier allié de la norme ANSI B16.5/B16.47 d'ASTM A182 F11

L'information produit

Normes et matériaux : ASTM A182 F11

Les brides d'ASME B16.5 et d'ASME B16.47 peuvent être faites à partir des aciers de la classe 2 d'ASTM A182 Gr.F11 par un processus de forge. Elles peuvent être fournies dans divers types de bride couvrant le cou de soudure, glissent dessus, et des abat-jour, etc. ASME B16.5 et ASME B16.47 ont approuvé l'utilisation de la classe 2 d'ASTM A182 gr. F11 dans le groupe matériel 1,9, qui a la composition chimique nominale de 1.25Cr-0.5Mo-Si. Des brides faites à partir de cet acier sont généralement employées avec la limite fonctionnante maximum de la température de 590°C [1100°F]. Il est permis mais non recommandé pour l'usage prolongé au-dessus de 590°C [1100°F].

Composition chimique des brides d'alliage d'ASTM A182 F11

Propriétés mécaniques des brides d'alliage d'ASTM A182 F11

Type de bride : Glissez sur (AINSI)

Glissement sur la bride également simplifié en tant qu'AINSI bride. AINSI les brides glissent au-dessus des tuyaux et sont conçues au peu légèrement plus grand sur l'intérieur que le tuyau. Elles se relient dans le tuyau par une soudure d'angle au dessus et au bas de bride. Elle est employée pour insérer le tuyau dans le trou intérieur de la bride, car le diamètre intérieur de bride est peu plus grand que le diamètre extérieur du tuyau, tuyau et la bride pourrait être reliée par la soudure au dessus et au bas de la bride.

Le glissement sur la bride est plus court dans la longueur qu'une bride de cou de soudure, et est employé dans les secteurs où les voies de raccordement courtes sont nécessaires ou des limitations de l'espace rendent nécessaire son utilisation. Généralement, la durée d'une connexion sans lacets de bride est environ un tiers de cela de la bride de cou de soudure. En dépit de la soudure supplémentaire impliquée pendant l'installation, son coût initial inférieur fait AINSI la bride préférée au-dessus des brides de WN par beaucoup d'utilisateurs. Il est généralement employé dans des services de pression non-corrosive, non critique, modérée. Le glissement sur des brides de la classe 150 et la classe 300 sont le plus généralement - vu dans l'ingénierie de service.

Estimations de la Pression-température

ASME B16.5 et ASME B16.47 a stipulé des estimations de la pression-température pour ASTM A182 F5 en acier, qui sont des pressions indiquées fonctionnantes maximales permises dans des unités de livre par pouce carré à la température en degrés Fahrenheit. La fiche technique est divisée par des classes : Les brides d'ASME B16.5 sont disponibles dans la classe 150, 300, 400, 600, 900, 1500, 2500 ; Les séries A d'ASME B16.47 sont disponibles dans les classes 150, 300, 400, 600, 900 ; et les séries B d'ASME B16.47 sont disponibles dans les classes 75, 150, 300, 400, 600, 900.

Processus de fabrication
