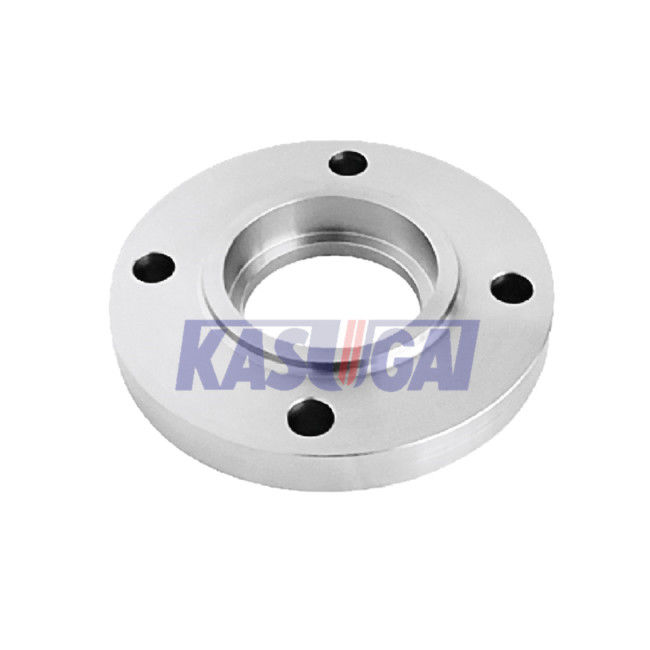

Glissement adapté aux besoins du client sur la bride en acier forgée, bride de tube de l'acier Sch160 allié

Brides sans lacets d'acier allié de la norme ANSI B16.5/B16.47 d'ASTM A350 LF3

L'information produit

Normes et matériaux : Catégorie LF3 d'ASTM A1350

Des brides de tuyau faites à partir de la catégorie LF3 d'ASTM A350 sont généralement employées dans des services de basse température avec des conditions d'essai de résilience. La catégorie LF3 d'ASTM A350 se rapporte à un acier faiblement allié indiqué en tant que « l'acier au nickel 3,5% » ou « acier 3.5-Ni ». L'addition délibérément commandée du contenu de nickel peut réduire la température de transition fragile-malléable, sur quoi pour améliorer sa résilience de basse température de manière significative. Les brides peuvent être fabriquées selon ASME B16.5 ou ASME B16.47, ou ont conçu en fonction du client.

Composition chimique des brides d'alliage d'ASTM A182 F11

Propriétés mécaniques des brides d'alliage d'ASTM A182 F11

Essai au choc d'entaille en V de Charpy

Les brides faites à partir de la classe 1 d'ASTM A350 LF3 ou de la classe 2 prendront l'essai au choc d'entaille en V de Charpy à une température de essai standard de -150°F [- 101°C]. Les spécimens seront préparés dans trois morceaux dans la taille de 10 par 10 millimètres avec le même nombre de la chaleur de la bride. L'énergie minimum d'impact exigée pour la moyenne de chaque ensemble de trois spécimens sera le ft*lbf 15 [20 J] pour la classe 1 et le ft*lbf 20 [27 J] pour la classe 2 ; L'énergie minimum d'impact a exigé pour que chacun le spécimen seulement est le ft*lbf 12 [16J] pour la classe 1 et le ft*lbf 15 [20 J] pour la classe 2.

Type de bride : Glissez sur (AINSI)

Glissement sur la bride également simplifié en tant qu'AINSI bride. AINSI les brides glissent au-dessus des tuyaux et sont conçues au peu légèrement plus grand sur l'intérieur que le tuyau. Elles se relient dans le tuyau par une soudure d'angle au dessus et au bas de bride. Elle est employée pour insérer le tuyau dans le trou intérieur de la bride, car le diamètre intérieur de bride est peu plus grand que le diamètre extérieur du tuyau, tuyau et la bride pourrait être reliée par la soudure au dessus et au bas de la bride.

Le glissement sur la bride est plus court dans la longueur qu'une bride de cou de soudure, et est employé dans les secteurs où les voies de raccordement courtes sont nécessaires ou des limitations de l'espace rendent nécessaire son utilisation. Généralement, la durée d'une connexion sans lacets de bride est environ un tiers de cela de la bride de cou de soudure. En dépit de la soudure supplémentaire impliquée pendant l'installation, son coût initial inférieur fait AINSI la bride préférée au-dessus des brides de WN par beaucoup d'utilisateurs. Il est généralement employé dans des services de pression non-corrosive, non critique, modérée. Le glissement sur des brides de la classe 150 et la classe 300 sont le plus généralement - vu dans l'ingénierie de service

Processus de fabrication

.
