Montage d'acier allié
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Kasugai |
| Numéro de modèle | Le produit doit être présenté sous forme d'une couche d'écoulement de |
| Document | Brochure du produit PDF |

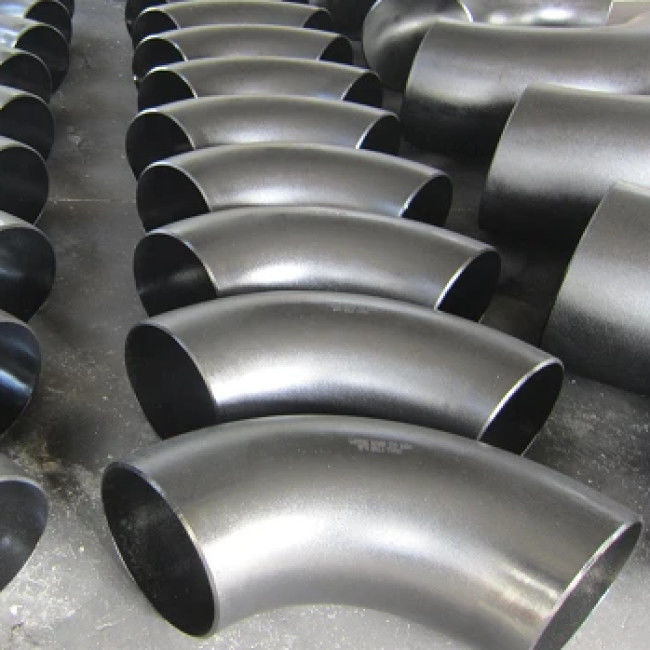

Catégorie WP11 ASME B16.9 BW L/R d'ASTM A234 coude de soudage bout à bout d'acier allié de 90 degrés 90 degrés
Des garnitures d'acier allié sont alliées avec une gamme des alliages. Le contenu des alliages détermine les propriétés et des propriétés de résistance à la corrosion du montage. Plus les éléments d'alliage plus grands sont ses propriétés sont hauts. Les garnitures dans cette catégorie ont les alliages primaires du fer et du carbone. Les garnitures de haute résistance jouent un rôle pivot en influençant les caractéristiques de l'écoulement à travers les systèmes provoqués par la tension
L'information produit
| Nom de produit | Catégorie WP11 ASME B16.9 BW L/R d'ASTM A234 coude de soudage bout à bout d'acier allié de 90 degrés 90 degrés |
| Classe de grandeur | 1/2 » à 48" |
| Épaisseur de paroi | Sch5S à XXS |
| Normes |
ASTM A234 MSS SP-75 |
| Catégorie | WP11 |
| Normes de fabrication | ASME B16.9 |
Composition chimique matérielle d'ASTM A234 GR WP11 (%)
| SI | S | Manganèse | P | C | MOIS | Cr | Ni | Cu | |
| WP11 CL1 | 0.5-1 | 0,03 | 0.3-0.6 | 0,03 | 0.05-0.15 | 0.44-0.65 | 1-1.5 | ||
| CL2 WP11 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL3 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 |
Dimensions de coude d'ASME B16.9 L/R
Le coude d'ASME B16.9 est employé quand un tuyau change la direction. Les coudes peuvent tourner, tournent vers le bas, tournent parti, droit, ou n'importe quel angle dans l'intervalle. Le long rayon (L/R) les coudes dénotent des coudes avec la dimension de centre-à-fin du rayon 1.5D qui égale à 1,5 x NPS dans l'unité de pouce. Les longs coudes standard de rayon d'ASME B16.9 peuvent être encore classifiés en tant que 90° et 45° selon l'angle du changement d'écoulement-direction.
| NPS | O.D millimètre pouce |
millimètre pouce |
B millimètre pouce |
| 1/2 | 21,3 0,84 |
38 1,50 |
16 0,62 |
| 3/4 | 26,7 1,05 |
38 1,50 |
19 0,75 |
| 1 | 33,4 1,32 |
38 1,50 |
22 0,88 |
| 1-1/4 | 42,2 1,66 |
48 1,88 |
25 1,00 |
| 1-1/2 | 48,3 1,90 |
57 2,25 |
29 1,12 |
| 2 | 60,3 2,38 |
76 3,00 |
35 1,38 |
| 2-1/2 | 73,0 2,88 |
95 3,75 |
44 1,75 |
| 3 | 88,9 3,50 |
114 4,50 |
51 2,00 |
| 3-1/2 | 101,6 4,00 |
133 5,25 |
57 2,25 |
| 4 | 114,3 4,50 |
152 6,00 |
64 2,50 |
| 5 | 141,3 5,56 |
190 7,50 |
79 3,12 |
| 6 | 168,3 6,62 |
229 9,00 |
95 3,75 |
| 8 | 219,1 8,62 |
305 12,00 |
127 5,00 |
| 10 | 273,0 10,75 |
381 15,00 |
159 6,25 |
| 12 | 323,8 12,75 |
457 18,00 |
190 7,50 |
| 14 | 355,6 14,00 |
533 21,00 |
222 8,75 |
| 16 | 406,4 16,00 |
610 24,00 |
254 10,00 |
| 18 | 457,0 18,00 |
686 27,00 |
286 11,25 |
| 20 | 508,0 20,00 |
762 30,00 |
318 12,50 |
| 22 | 559,0 22,00 |
838 33,00 |
343 13,50 |
| 24 | 610,0 24,00 |
914 36,00 |
381 15,00 |
| 26 | 660,0 26,00 |
991 39,00 |
406 16,00 |
| 28 | 711,0 28,00 |
1067 42,00 |
438 17,25 |
| 30 | 762,0 30,00 |
1143 45,00 |
470 18,50 |
| 32 | 813,0 32,00 |
1219 48,00 |
502 19,75 |
| 34 | 864,0 34,00 |
1295 51,00 |
533 21,00 |
| 36 | 914,0 36,00 |
1372 54,00 |
565 22,25 |
| 38 | 965,0 38,00 |
1448 57,00 |
600 23,62 |
| 40 | 1016,0 40,00 |
1524 60,00 |
632 24,88 |
| 42 | 1067,0 42,00 |
1600 63,00 |
660 26,00 |
| 44 | 1118,0 44,00 |
1676 66,00 |
695 27,38 |
| 46 | 1168,0 46,00 |
1753 69,00 |
727 28,62 |
| 48 | 1219,0 48,00 |
1829 72,00 |
759 29,88 |
*NPS : Taille nominale de tuyau ; O.D : En dehors du diamètre au biseau ; : Centre-à l'extrémité, coudes de 90 degrés ; B : Centre-à l'extrémité, coudes de 45 degrés.
